一.ATS功能简介:
ATS全自动应急发电机组是专为市电突然断电时的应急保安电源.当外电网突然断电时,该机组可以在2-6S内自行启动成功,并向用户的负载自行供电;当外电网恢复供电后,机组可自行将用户的负载切换到外电网上,同时自动停机.
该机组采用单片机作为控制核心,利用数字技术对机组状态进行全面管理监控,实现机组
的全过程的自动化工作.机组主要用于雷达站,哨所,营房,邮电,金融,医院及在停电后

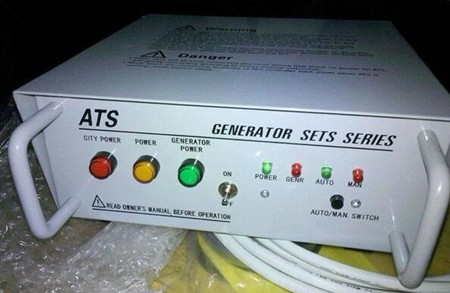

需迅速供电的用户.(ATS设备图)
二.操作步骤:

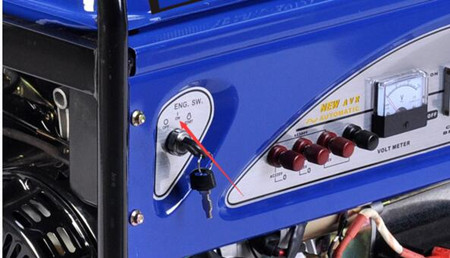

使用前准备:用电缆连接线把ATS与面板对接,并将面板上电门锁开关打到OFF档位置只针对柴油发电机组.（友情提醒:如使用汽油发电机组请把电门锁打到ON档位置）如下图.
自动档设置
（1） 将开关拨到“AUTO”档,面板“AUTO”灯亮,此时“ATS”操作系统已经处于自动检测状态.
（2） ATS的运行
当ATS系统进入自动状态后,如果市电因故暂停电,ATS自动打开风门控制器,在2秒内启动发
电机马达,发电机正常暖机5秒后,系统自动将负载切换到发电机电源.
（3） ATS三次启动
当发电机因气温低或者其它原因导致发电机启动性能差,ATS控制系统将执行三次循环启动,其
启动程序如下:
市电停→发电机第一次启动时间为5秒→启动不成功→停5秒→第二次启动时间为5秒→启动不
成功停5秒→第三次启动时间为5秒（如果三次发电机都不能正常启动,报警灯“FAILURE”亮.
（4） 发电机停机
若机组在运行时,若市电恢复,且市电正常供电10秒钟,ATS控制系统将负载自动切换到市电,
发电机在空载状态下运行5秒后停机.
（5） ATS自动风门控制:
若机组带有风门装置,机组在启动时,ATS自动打开风门控制器,启动成功后,自动关闭风门装置.
三.电瓶维护:
箱子内部设有对蓄电池恒流及浮充充电装置,在有市电状态下(电压90～250V),机组的内部充电机构均可对蓄电池恒流充电（充电电流1A）,当蓄电池充满电后,充电器由恒流充电转变为浮冲充电,以补偿蓄电池内部电能的损失,确保蓄电池有充足的电能随时可以启动机组.

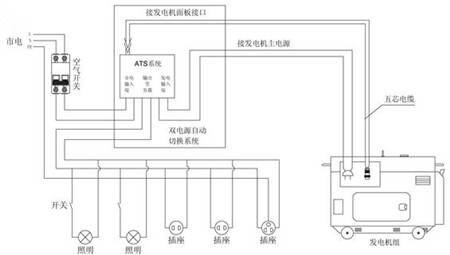

四.ATS接入用电系统示意图:

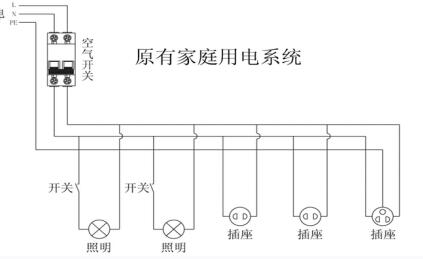

接入ATS系统
五.ATS接线图:

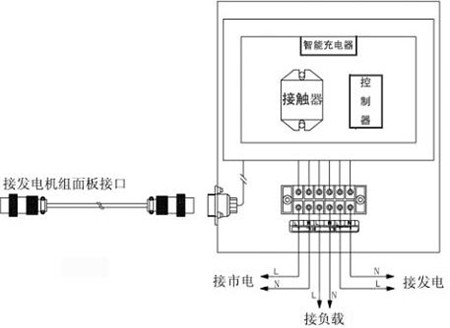

1.单相、单电压接线图:

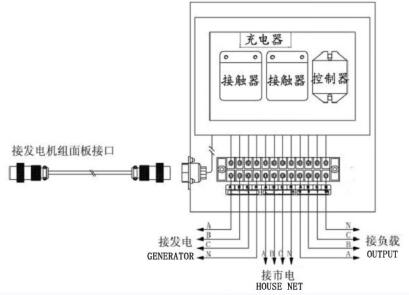

2.三相、双电压接线图:

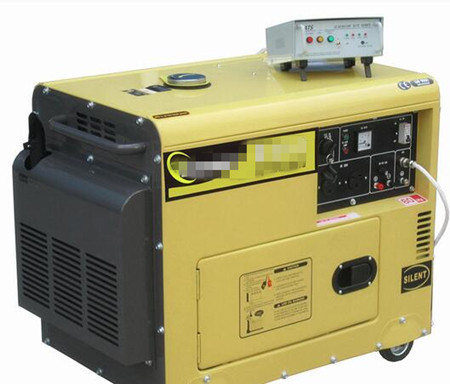

3.ATS与柴油发电机接好后如下图:
2、 ATS输出切勿与市电直接连接.
3、市电接入ATS时,必须通过空气保护开关,已确保安全.
4、请在电门锁启动正常状态下使用自动ATS功能.
5、注意要将发电机电门锁开关打到OFF档状态下使用（仅针对于柴油机组,汽油机组请将电门锁打到ON位置）;
6、注意要将发电机面板空气开关至于“ON”位置.
7、设备必须放置在通风、干燥、避开高温、高湿度或者容易摇晃的地方.
8、ATS内部有高压,出现故障时必须请有资质的电气维修人员检查,普通用户请不要打开机壳,以防触电.
